Pylontech - BMS Force H2 V2

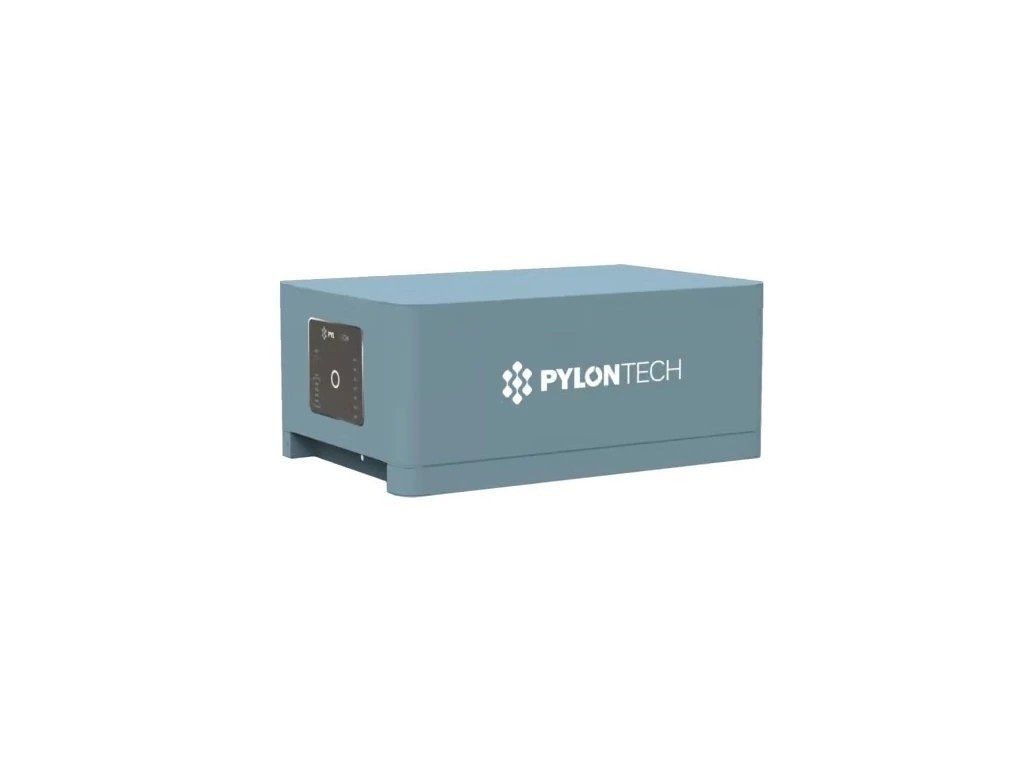

Pylontech Controlbox FC0500M-40S-V2 – BMS jednotka pro vysokonapěťový systém Force H2

Pylontech FC0500M-40S-V2 je řídicí a ochranná jednotka (BMS – Battery Management System) určená pro vysokonapěťové baterie Pylontech Force H2 s moduly FH9637M (96 V / 3,55 kWh). Jedná se o klíčový prvek celé sestavy – bez této jednotky nelze bateriový systém Force H2 provozovat.

Controlbox zajišťuje řízení nabíjení a vybíjení, ochranu bateriových článků, komunikaci se střídačem a možnost paralelního škálování více bateriových systémů.

Řízení vysokonapěťového bateriového systému

Centrální BMS pro Force H2

FC0500M-40S-V2 je navržen jako horní řídicí modul stohovatelné baterie Force H2. Řídí celý bateriový sloupec složený z modulů FH9637M a zajišťuje:

• aktivní balancování článků,
• ochranu proti přepětí, podpětí a nadproudu,
• tepelnou ochranu bateriových modulů,
• optimalizaci nabíjecích a vybíjecích profilů dle komunikace se střídačem.

Kompatibilita s moduly FH9637M (96 V)

Controlbox je plně kompatibilní se stávajícími bateriovými moduly Force H2 FH9637M. Umožňuje vytvářet vysokonapěťové sestavy s kapacitou až 14,2 kWh na jeden bateriový sloupec (4 moduly).

Paralelní škálování kapacity

Systém podporuje paralelní provoz až 6 bateriových systémů. Tím lze navýšit celkovou kapacitu úložiště až na přibližně 150 kWh(v závislosti na konfiguraci). Toto řešení je vhodné pro větší rezidenční instalace nebo menší komerční projekty.

Komunikace a vzdálený dohled

Integrace se střídačem

Jednotka komunikuje prostřednictvím CAN a RS485, což umožňuje spolupráci s kompatibilními vysokonapěťovými hybridními měniči.

WiFi připojení a vzdálený firmware update

FC0500M-40S-V2 podporuje vzdálenou aktualizaci firmware přes WiFi. To zajišťuje dlouhodobou kompatibilitu s novými verzemi měničů a usnadňuje servisní zásahy bez nutnosti fyzické přítomnosti.

Instalace a konstrukce

Controlbox je určen pro montáž jako horní část bateriového sloupce Force H2. Konstrukce je přizpůsobena pro technické místnosti rodinných domů i komerčních objektů. Krytí IP55umožňuje instalaci i v náročnějších podmínkách.

Pro koho je FC0500M-40S-V2 vhodný

• Pro instalace vysokonapěťových baterií Pylontech Force H2
• Pro projekty vyžadující škálovatelné HV úložiště
• Pro modernizaci stávajících systémů Force H2
• Pro profesionální montáž s požadavkem na vzdálený monitoring

Pylontech Controlbox FC0500M-40S-V2 je nezbytnou řídicí jednotkou každého vysokonapěťového systému Force H2. Umožňuje bezpečný provoz, škálování kapacity a dlouhodobou kompatibilitu s hybridními měniči.

Hmotnost:12 kg

Určení:Řídicí jednotka (Control Box / BMS) pro Pylontech Force H2 (FH9637M)

Maximální paralelní zapojení:až 6 systémů (až 150 kWh)Rozhraní:RS485 / CANBezdrátové připojení:Wi-Fi (firmware update, monitoring)Krytí:I
