Dražice OKC 200 NTRR/BP ohřívač vody nepřímotopný stacionární
Kód: 91
Detailní popis produktu

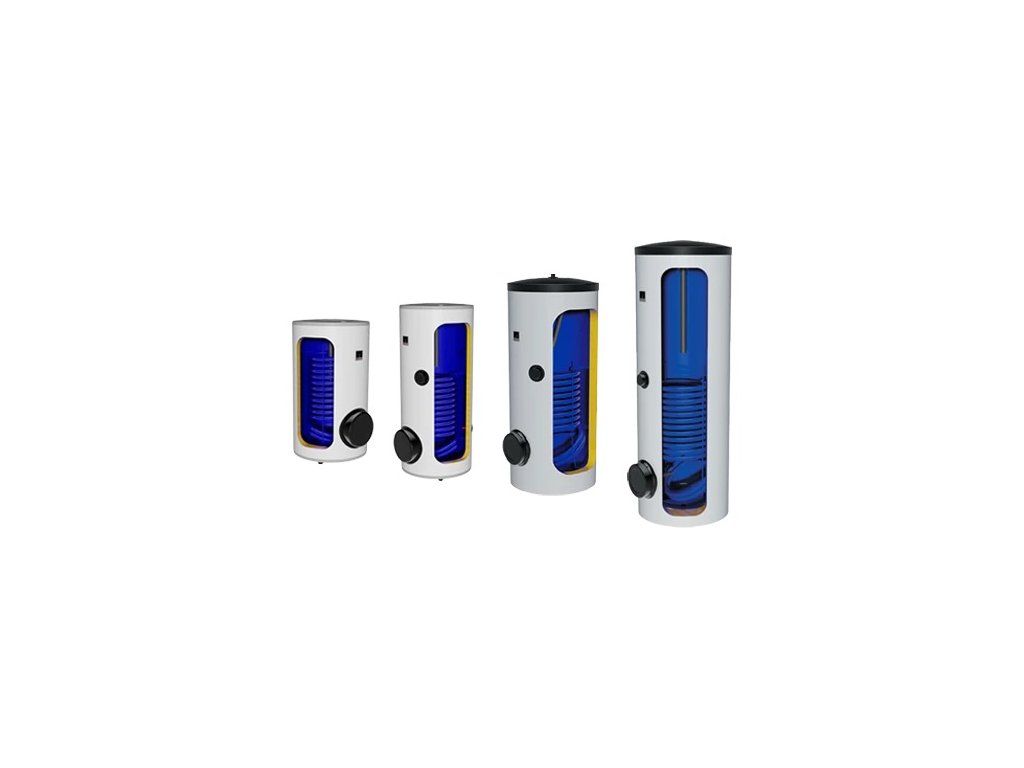

Dražice OKC 200 NTRR/BP ohřívač vody nepřímotopný stacionární
Ohřívač není v základu osazen topným tělesem a je nutné jej doobjednat.
Pro ohřev celého objemu ohřívače se do spodní části montuje přírubová topná jednotka TPK 150-8
Pro ohřev pouze horní poloviny ohřívače se montuje do horní části závitová topná jednotka TJ.
 |
Antikorozní vrstva nepodléhá důlkové korozi v prostředí tvrdé a chlorované vody |  |
Vysoce kvalitní izolace Covestro pro nízké tepelné ztráty a minimální provozní náklady |
 |
Vhodný ke kotlům |  |
Vhodný i ke kondenzačním kotlům |
 |
Zásobník se dvěma výměníky |  |
Možná instalace topné šroubovací jednotky TJ 6/4" * - mimo varianty 160 l |
 |
Možná instalace topného přírubového tělesa TPK |  |
Možná instalace topné přírubové jednotky R, SE |
Součástí ohřívače není připojovací kabel, připojení musí provést odborně způsobilá osoba.
Zásobníky vody se smaltovanou nádobou do provozního tlaku 1 MPa v objemových řadách 300–1000 litrů. Zásobníky jsou vybaveny jedním (NTR) nebo dvěma (NTRR) výkonnými spirálovými výměníky, jímkami pro čidla regulace a revizním přírubovým otvorem. K ohřevu TUV lze použít topnou vodu o teplotě maximálně 110 °C a tlaku 1 MPa.
Do revizního otvoru lze namontovat pomocný elektrický ohřev z oddílu příslušenství řady R a SE. Hrdlo 6/4" nad spodním výměníkem je určeno pro elektrický dohřev TUV topnou jednotkou řady TJ. Tento dohřev se využívá hlavně při zapojení zásobníku na solární systém. Izolaci tvoří 50 mm tvrdé polyuretanové pěny u zásobníků do 500 litrů. Zásobníky 750 litrů a 1000 l jsou izolovány 100 mm měkkou polyuretanovou pěnou (molitan), dodávané odděleně s nádobou.
Nejčastější využití zásobníků vody
- Ohřev TUV topnou vodou popřípadě v kombinaci s elektrickým ohřevem pro střední a velké objekty, pohotovostní zásoba vody výměníkové stanice, větší alternativní zdroje energie atd.
Lze instalovat i topné jednotky TJ.
OKC 200 NTRR/BP
OKC 300 NTRR/BP
OKC 500 NTRR/BP
| Rozměry (mm) | A | B | C | D | D3 | E | F | G | I | J | L | M | N | O | P | R |
| OKC 200 NTRR/BP | 1355 | 660 | 710 | 584 | xx | 75 | 1275 | 855 | 675 | 255 | 205 | 645 | 705 | 1145 | 350 | 915 |
| OKC 300 NTRR/BP | 1558 | 750 | 810 | 670 | xx | 77 | 1579 | 760 | 895 | 325 | 330 | 858 | 939 | 1291 | 438 | 1148 |
| OKC 500 NTRR/BP | 1924 | 800 | 860 | 700 | xx | 55 | 1790 | 1264 | 1040 | 288 | 220 | 965 | 1114 | 1604 | 380 | 1409 |
| Typ zásobníku | OKC 200 NTRR/BP | OKC 300 NTR/BP | OKC 500 NTRR/BP | ||||
| Objednací číslo | 1107901101 | 121090101 | 121390101 | ||||
| Objem (l) | 200 | 285 | 433 | ||||
| Hmotnost ohříače bez vody (kg) | 103 | 126 | 158 | ||||
| Izolace (mm) | 42 | 60 | 50 | ||||
| Tepelná vodivost izolace (WmK) | 0,022 | 0,021 | 0,021 | ||||
| Max. provozní teplota/přetlak v nádobě (°C)/(bar) | 80/6 | 80/10 | 80/10 | ||||
| Teplosměnná plocha výměníku (hor./dol.) (m2) | 1/0,96 | 1/1,5 | 1,4/2 | ||||
| Objem výměníku (hor./dol.) (l) | 7/6,5 | 7/10,5 | 9/14 | ||||
| Výkon výměníku při průtoku 720/80°C topné vody (kW) | 24/22 | 24/35 | 37/58 | ||||
| Doba ohřevu výměníkem z 10°C na 60°C (min) | 14/16 | 16/24 | 26/27 | ||||
| Max. provozní teplota/přetlak ve výměníku (°C)/(bar) | 110/10 | ||||||
| Třída energetické účinnosti | C | ||||||
| Statická ztráta (W) | 82 | 83 | 111 | ||||
Doplňkové parametry
| Kategorie: | Ohřívače vody |
|---|---|
| Záruka: | 2 roky |
