Dražice Nádrž akumulační s izolací NAD 500 v2
Kód: 160
Detailní popis produktu
Dražice NAD 500 v2 Akumulační nádrž včetně izolace
Akumulační nádrže jsou dodávány včetně izolace NEODUL LB PP 80mm
NAD 500, 750, 1000 v2
Charakteristika
Akumulační nádrže NAD jsou vyráběny s možností rozmístění nátrubků G 6/4". Nátrubek G 6/4" se může použít pro montáž elektrické topné jednotky TJ 6/4". Lze vyrobit i s více nátrubky. Na zakázku lze rozmístění nátrubků i jejich množství změnit. Ve standardním provedení je nátrubek zaslepen.
Akumulační nádrž je vhodná jako vyrovnávací zásobník k topným systémům s kotli na tuhá paliva.
|
Rozměry hrdel |
NAD 500v2 |
NAD 750v2 |
NAD 1000v2 |
NAD 1500v2 |
NAD 2000v2 |
|
Hrdlo 1–vnitřní závit |
1¼" |
||||
|
Hrdlo 2–vnitřní závit |
½" |
||||
|
Hrdlo 3–vnější závit |
1" |
||||
|
Hrdlo 4–vnitřní závit |
1½" |
||||
| Rozměry (mm) | NAD 500v2 | NAD 750v2 | NAD 1000v2 | NAD 1500v2 | NAD 2000v2 |
| Průměr nádrže (d) | 600 | 750 | 850 | 1100 | 1100 |
| Celková výška nádrže (L) | 1970 | 2028 | 2040 | 1906 | 2436 |
| Klopná výška (Lk) | 1990 | 2050 | 2060 | 1925 | 2480 |
| Výška nádrže (H) | 1847 | 1903 | 1916 | 1778 | 2307 |
| Vypouštěcí hrdlo (A) | 100 | 100 | 100 | 135 | 135 |
| Hrdlo Z/T okruhů (B) | 270 | 282 | 297 | 365 | 365 |
| Hrdlo Z/T okruhů (C) | 1644 | 1656 | 1671 | 1470 | 2000 |
| Hrdlo topné jednotky TJ 6/4" (G) | 375 | 386 | 402 | 470 | 470 |
| Hrdlo jímky pro čidlo (E) | 505 | 517 | 532 | 600 | 600 |
| Hrdlo jímky pro čidlo (F) | 1554 | 1566 | 1581 | 1380 | 1910 |
| Typ zásobníku | NAD 500v2 | NAD 750v2 | NAD 1000v2 | NAD 1500v2 | NAD 2000v2 |
| Celkový objem nádrže | 475 | 772 | 999 | 1507 | 2007 |
| Hmotnost (kg) (Netto) | 76 | 101 | 114 | 192 | 235 |
| Tloušťka Izolace (mm) (Neodul LB PP) | 80 | 100 | 120 | ||
| Tepelná vodivost izolace (WmK) (Neodul LB PP) | 0,032 | ||||
| Max. provozní teplota/přetlak v nádobě (°C)/(bar) | 90/3 | ||||
| Objednací číslo izolace (Neodul LB PP) | 6231908 | 6231913 | 6231909 | 6231712 | 6231713 |
| Max. počet x výkon TJ 6/4" (ks)x(kW) | 1x9 | ||||
| Energetická třída (Neodul LB PP) | C | ||||
| Statická ztráta (W) (Neodul LB PP) | 83 | 122 | 135 | 165 | 185 |

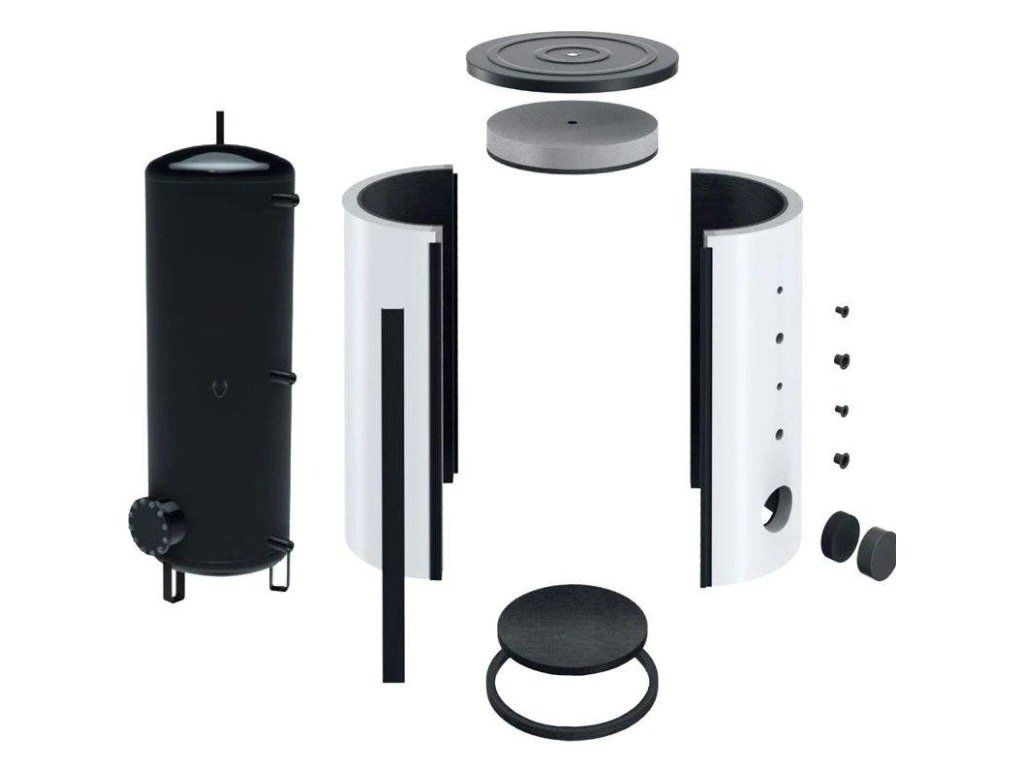

Izolace NEODUL LB PP 80mm
(molitan + textilie, zipové uzavření)
- Součástí balení jsou horní kryt, kryty přírub a krytky otvorů
- První a jediná sériová izolace třídy B na trhu
- Standartní tloušťka izolace je 80 mm
- Příklad tepelné ztráty u 500L nádrže je 1,9 kWh/24h při tloušťce izolace 80 mm
Doplňkové parametry
| Kategorie: | Akumulační nádrže |
|---|---|
| Záruka: | 2 roky |
