Dražice Nádrž akumulační s izolací NAD 500 v1
Kód: 163
Detailní popis produktu
Dražice NAD 500 v1 Akumulační nádrž včetně izolace
NAD 100, 250, 500, 750, 1000 v1
Charakteristika akumulačních nádrží bez vnitřního zásobníku
NAD 100 a 250 – akumulační nádrž s polyuretanovou izolací (PUR 42 mm) a plechovým lakovaným pláštěm.
NAD 500, 750, 1000 Akumulační nádrže NAD jsou vyráběny s možností rozmístění jedné až tří přírub. Příruba s roztečí šroubů 210 mm se může použít pro montáž přírubové topné jednotky TPK. Na zakázku lze rozmístění nátrubků i jejich množství změnit. Ve standardním provedení je příruba zaslepena.
Akumulační nádrž je vhodná jako vyrovnávací zásobník k topným systémům s kotli na tuhá paliva.
|
Rozměry hrdel Hrdlo 1 – vnitřní závit |
NAD500v1 NAD750v1 NAD1000v1 NAD1500v1 NAD2000v1 |
|
1¼" |
|
|
Hrdlo 2 – vnitřní závit |
½" |
|
Hrdlo 3 – vnější závit |
1" |
|
Hrdlo 4 – vnitřní závit |
1½" |
|
Rozměry nádrží Průměr nádrže |
|
NAD 500 v1 |
NAD 750 v1 |
NAD 1000 v1 |
NAD 1500 v1 |
NAD 2000 v1 |
|
d |
600 |
750 |
850 |
1100 |
1100 |
|
|
Průměr nádrže s izolací |
D |
760 |
910 |
1010 |
– |
– |
|
Celková výška nádrže |
L |
1970 |
2030 |
2040 |
1906 |
2436 |
|
Klopná výška |
LK |
1990 |
2050 |
2060 |
1925 |
2480 |
|
Vypouštěcí hrdlo |
A |
100 |
100 |
100 |
135 |
135 |
|
Hrdlo Z/T okruhů |
B |
270 |
282 |
297 |
350 |
350 |
|
Hrdlo Z/T okruhů |
C |
958 |
970 |
985 |
910 |
1175 |
|
Hrdlo Z/T okruhů |
E |
1644 |
1656 |
1671 |
1470 |
2000 |
|
Hrdlo jímky pro čidlo |
F |
505 |
517 |
532 |
600 |
600 |
|
Hrdlo jímky pro čidlo |
G |
1554 |
1566 |
1581 |
1380 |
1910 |
|
Hrdlo topné jednotky TJ6⁄4" |
I |
937 |
950 |
965 |
895 |
1160 |
|
Hrdlo příruby |
J |
353 |
366 |
381 |
450 |
450 |
|
Technické parametry Objednací číslo |
|
NAD 500 v1 |
NAD 750 v1 |
NAD 1000 v1 |
NAD 1500 v1 |
NAD 2000 v1 |
|
|
1213803293 |
1216803293 |
1215803293 |
122180393 |
122280393 |
|
|
Celkový objem nádrže |
[l] |
475 |
772 |
999 |
1507 |
2007 |
|
Hmotnost včetně izolace (bez vody) |
[kg] |
96 |
122 |
141 |
204(bez izolace) |
247(bez izolace) |
|
Max. provozní teplota/přetlak v nádobě |
[°C]/[bar] |
90/3 |
||||
|
Tloušťka izolace (Neodul LB PP) |
[mm] |
80 |
100 |
120 |
||
|
Tepelná vodivost izolace (Neodul LB PP) |
[W•m–1•K–1] |
0,032 |
||||
|
Objednací číslo izolace (Neodul LB PP) |
|
součástí nádrže |
součástí nádrže |
součástí nádrže |
6231710 |
6231711 |
|
Max. počet × výkon TPK 210-12 |
[ks] × [kW] |
1×12 |
||||
|
Max. počet × výkon TJ6⁄4" |
[ks] × [kW] |
1×9 |
||||
|
Energetická třída (Neodul LB PP) |
|
C |
||||
|
Statická ztráta (Neodul LB PP) |
[W] |
83 |
122 |
135 |
165 |
185 |

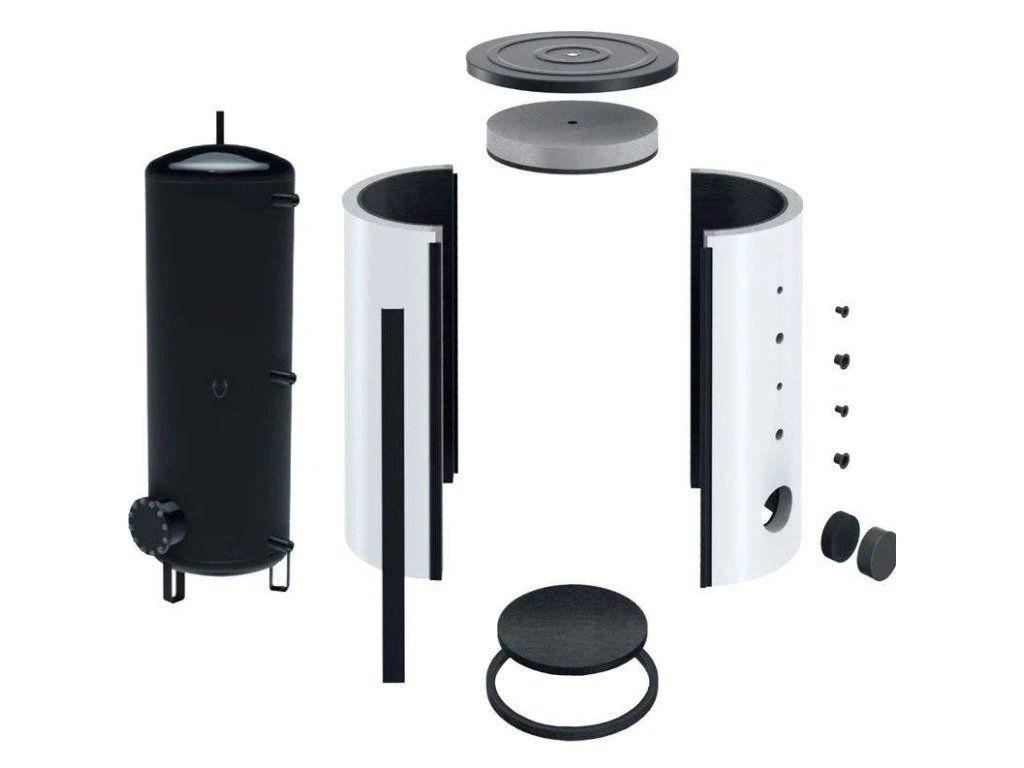

Izolace NEODUL LB PP 80mm
(molitan + textilie, zipové uzavření)
- Součástí balení jsou horní kryt, kryty přírub a krytky otvorů
- První a jediná sériová izolace třídy B na trhu
- Standartní tloušťka izolace je 80 mm
- Příklad tepelné ztráty u 500L nádrže je 1,9 kWh/24h při tloušťce izolace 80 mm
Doplňkové parametry
| Kategorie: | Akumulační nádrže |
|---|---|
| Záruka: | 2 roky |
